BK-1224

Ügyességi játék KIT, 3VDC, CR2032

Kapcsolási rajz

Ügyességi játék KIT Gemkapocsból hajtott pályán kell végigvezetni egy tetszőleges drótból készült hurkot úgy, hogy közben nem érünk hozzá a pályához (gemkapocs). Ha hozzáért a hurok, akkor hang és fényjelzést ad az áramkör. Bemeneti tápfeszültség: 3V DC, CR2032 elemről Maximális áramfelvétel: 10mA A készlet forrasztandó alkatrészeket tartalmaz! Hozzáadás a kosárhoz (Cikkszám: 100.426.87) 1+: € 1.406 5+: € 1.035 10+: € 0.981 20+: € 0.957 50+: € 0.944

Beültetési ábra

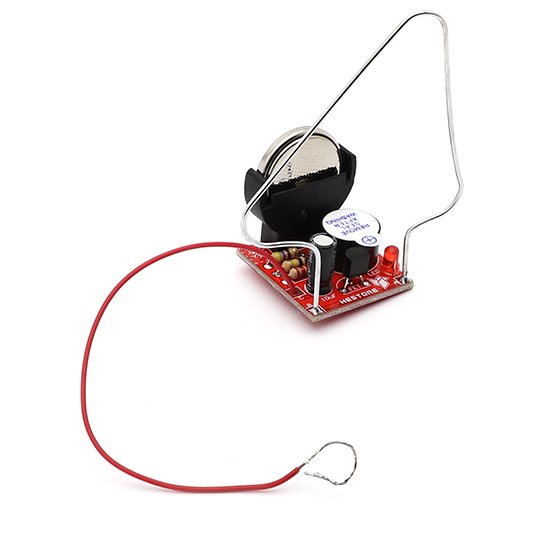

Termékfotó

1

R3	100K 0,25W
R2	2.2K 0,25W
R1	470R 0,25W

2

D1

3mm RED LED

3

Q1

2N7000 / N-MOSFET

4

BUZZ

BUZZER

5

C1

10uF

6

BATT

CR2032

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Az elem behelyezésénél gondosan ügyeljünk a helyes polaritásra. CR2032 elem hátlapján található a (+) jelzés!
Az A-B pontok közé helyezendő a széthajtott gemkapocs, míg a C pontra csatlakozik a szabad vezeték.
A csupaszított vezeték végből készített hurok átmérőjével a játék nehézségi szintje befolyásolható.
