BK-0901

Egy nyomógombos ki-be kapcsoló KIT, 5V DC

Kapcsolási rajz

Egy nyomógomb segítségével öntartó, ki-bekapcsoló kimenetet hoz létre az áramkör. A kimenetre további gyengeáramú és kisfogyasztású áramkör kapcsolható (max. 10mA) Tápfeszültség: 5V DC Maximum áramfelvétel: 10mA A készlet forrasztandó alkatrészeket tartalmaz! Hozzáadás a kosárhoz (Cikkszám: 100.467.75) 1+: € 1.103 5+: € 0.716 10+: € 0.659 20+: € 0.625 50+: € 0.595

Beültetési ábra

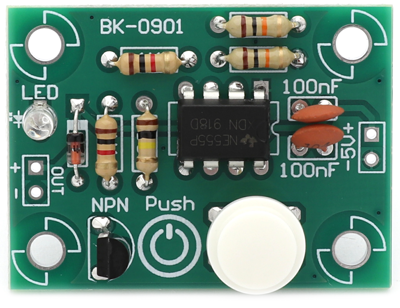

Termékfotó

1

D1

1N4148

2

R1	1K 0.25W
R4	1K 0.25W
R3	100K 0.25W
R2	10K 0.25W
R5	10K 0.25W

3

U1

NE555

4

D2

LED Red

5

C1	100nF (104)
C2	100nF (104)

6

SW1

TACT Switch

7

Q1

NPN

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Az 5V tápfeszültség polaritás helyes bekapcsolása után, az áramkör azonnal üzemkész.
