BK-1122

Futófény KIT, 5V DC

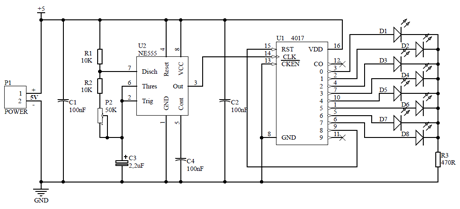

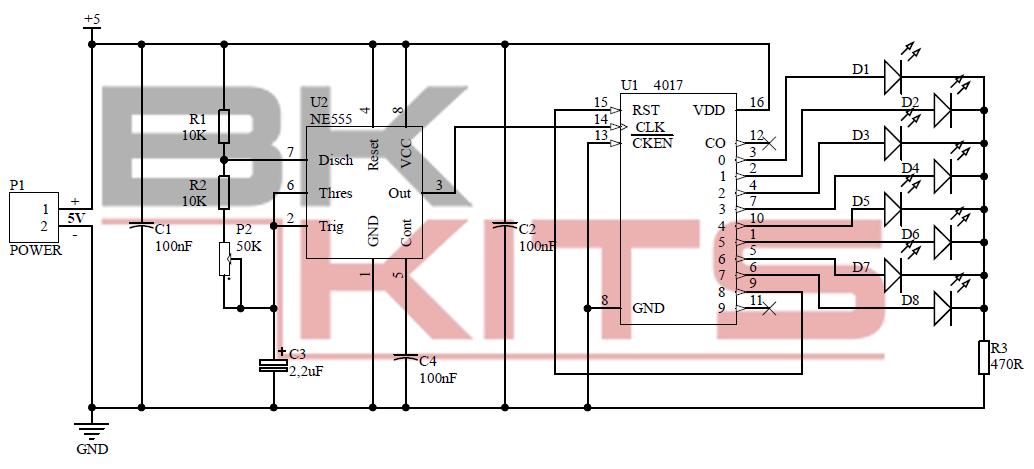

Kapcsolási rajz

Az áramkör látványos futófény effektet hoz létre, és egymás után sorban felvillantja a LED-eket. Tápfeszültség: 5V DC Maximum áramfelvétel: 7mA A készlet forrasztandó alkatrészeket tartalmaz! Hozzáadás a kosárhoz (Cikkszám: 100.467.77) 1+: € 1.428 5+: € 1.033 10+: € 0.971 20+: € 0.931 50+: € 0.893

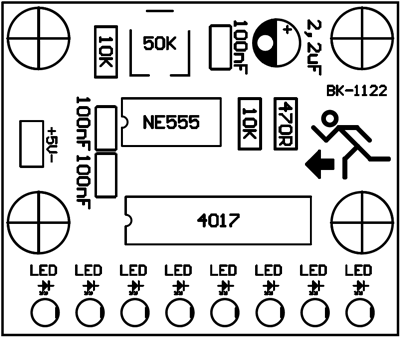

Beültetési ábra

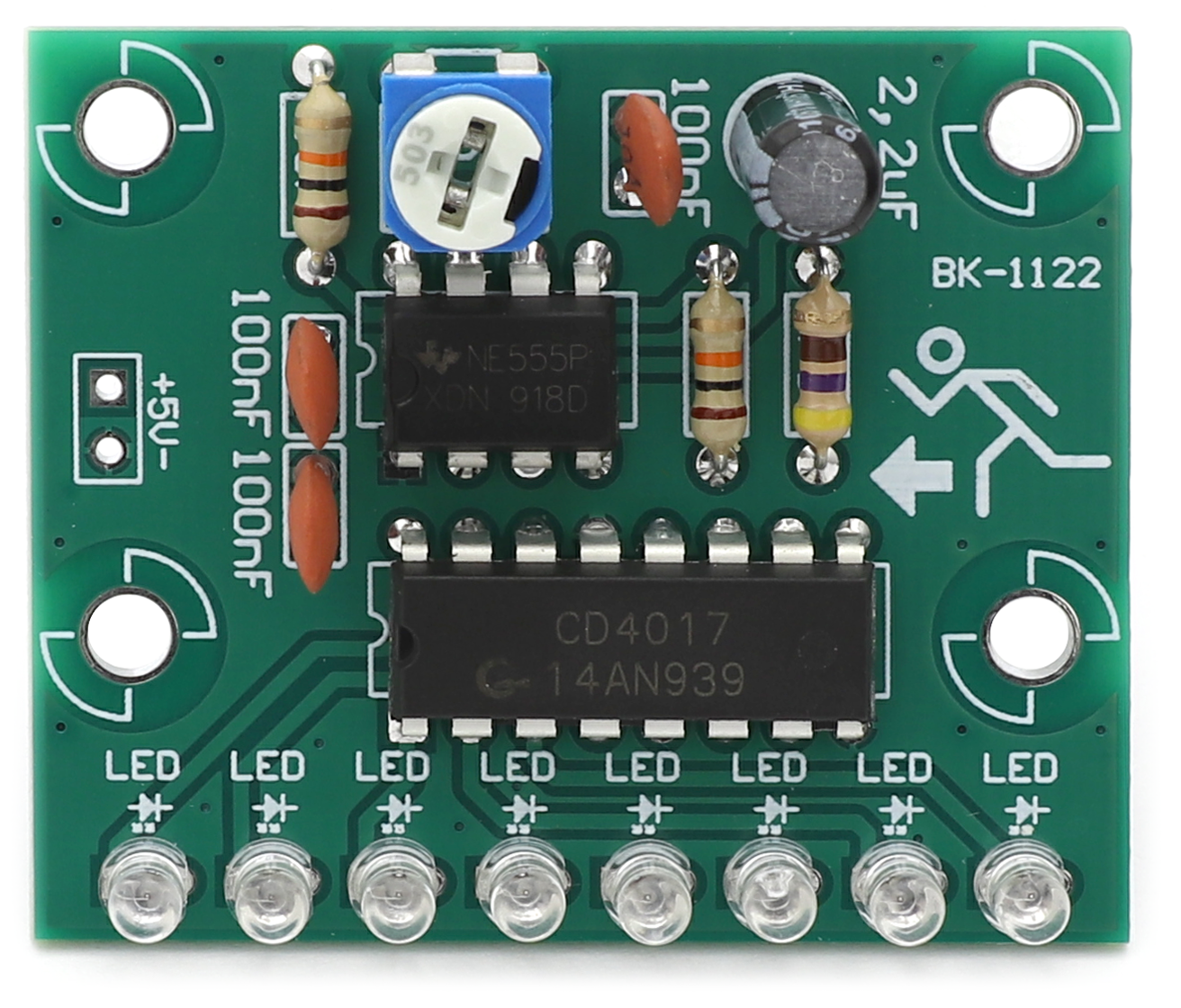

Termékfotó

1

R1	10K 0.25W
R2	10K 0.25W
R3	470R 0,25W

2

U1

CD4017

3

U2

NE555

4

D1	LED
D2	LED
D3	LED
D4	LED
D5	LED
D6	LED
D7	LED
D8	LED

5

C1	100nF (104)
C2	100nF (104)
C4	100nF (104)

6

P2

50K

7

C3

2.2uF

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)

Az 5V tápfeszültség polaritás helyes bekapcsolása után, az áramkör azonnal üzemkész.
