BK-0106

Hideg-meleg érzékelő KIT, 5V DC

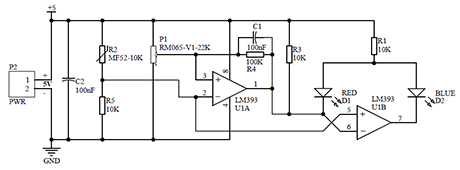

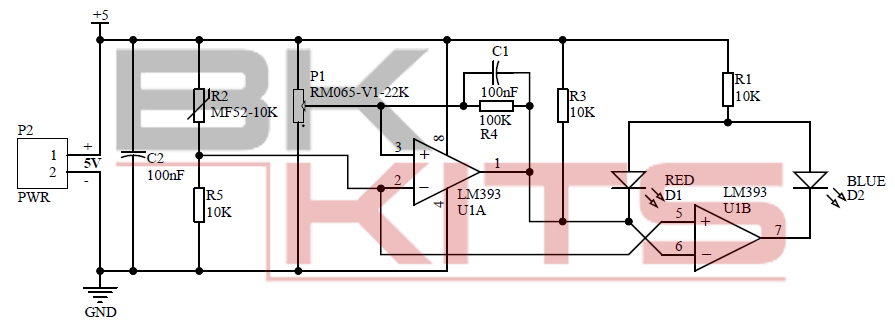

Kapcsolási rajz

Komparátor IC-vel felépülő hőmérséklet érzékelő KIT, mely egy NTC segítségével méri a hőmérsékletet, és a potenciométerrel beállított küszöbértéknek megfelelően egymást váltó piros/kék (meleg/hideg) fény jelzést ad. Tápfeszültség: 5V DC Maximum áramfelvétel: 20mA A készlet forrasztandó alkatrészeket tartalmaz! Hozzáadás a kosárhoz (Cikkszám: 100.429.71) 1+: € 1.362 5+: € 0.991 10+: € 0.938 20+: € 0.914 50+: € 0.901

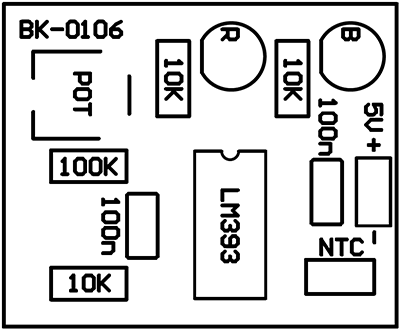

Beültetési ábra

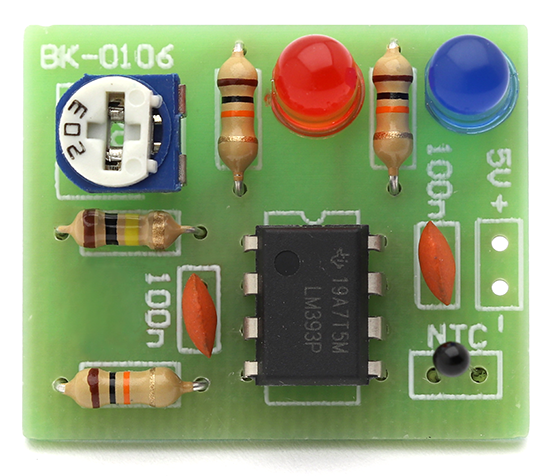

Termékfotó

1

R4	100K 0.25W
R1	10K 0.25W
R3	10K 0.25W
R5	10K 0.25W

2

U1

LM393

3

C1	100nF (104)
C2	100nF (104)

4

D1	RED
D2	BLUE

5

P1

22K

A tápfeszültséget az áramkörön jelölt (+) és (-) pontokra kell csatlakoztatni. A tápellátás polaritását és tényleges feszültségét minden esetben gondosan ellenőrizzük az áramkörre való csatlakoztatás előtt.
(+) = Pozitív tápfeszültség pólus (általában piros)
(-) = Negatív tápfeszültség pólus (általában fekete)
